DIY:インタークーラーとパイピング
とりあえずVR-4のインタークーラーの取り付け方？です
用意したもの：
- タービンからインタークーラーまで -
・９０°曲げパイプ５０φ×２個
・ストレートパイプ５０φ長さ１メートル×１個
・てきとーな曲がりのパイプ５０φ×２個（下図参照：図1）
・HKSシリコンホース５０φ長さ５０センチ×２個
-インタークーラーからスロットルまで -
・てきとーな曲がりのパイプ５０φ×１個（下図参照）
・ストレートパイプ５０φ長さ１メートルの余り
・９０°曲げパイプ６０φ×２個
・１３５°曲げパイプ６０φ×１個
・シリコンホース６０φ長さ５０センチ×１個
・シコリンホース異系６０φ→５０φ×１個
ブローオフが付くところは純正パイプを切ったものを使ってます
材質はほとんどステンレスで一部アルミを使ってます
スチールとか塩ビとか使わないように！！（使うけわねーか）
てきとーな曲がりのパイプがなければ下図を見て、てきとーに用意してください
 |

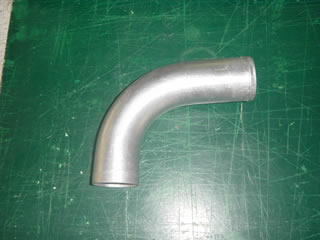

９０°曲げパイプ 写真は６０φ |
 |

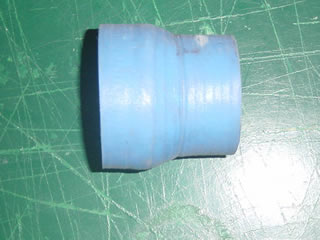

シコリンホース異径 ６０φ→５０φ |
 |
ストレートパイプ ５０φ |
 |

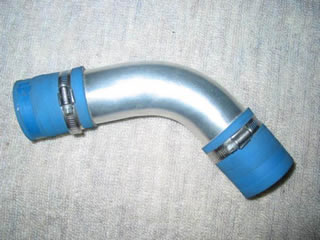

てきとなーな曲がりのパイプ図1 |
 |

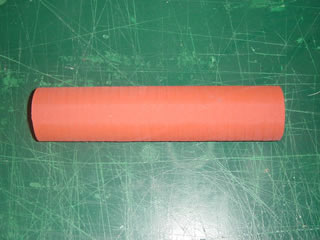

シリコンホース ６０φ |
 |
１３５°曲げパイプ ６０φ |
 |

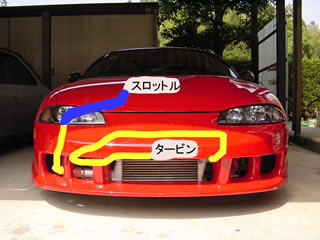

黄色いのが５０φ 青いのが６０φです |
 |

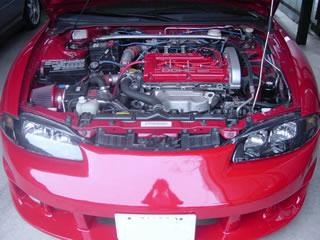

エンジンルーム全体 |
 |

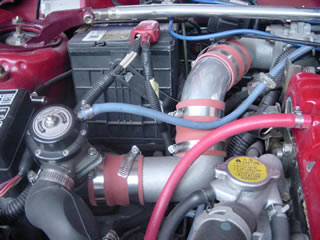

ブローオフからスロットルまでは ９０°曲げ６０φと１３５°曲げパイプを使いました |
 |

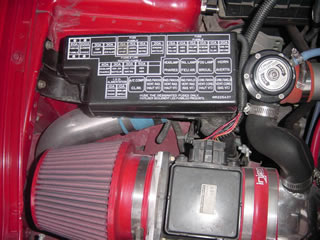

５０φに絞るところからブローオフまで １３５°曲げパイプ６０φ ブローオフ取付部は短く切ってそのまま使ってます |
