DIY:ELメーター編
最近はやり?のELメーターを自作することにしました!
ヤフオクなどで出てるやつってELメーターってスピードメーター合わないらしいので?
なんでやっぱ自作がいいだろうと思い挑戦しました

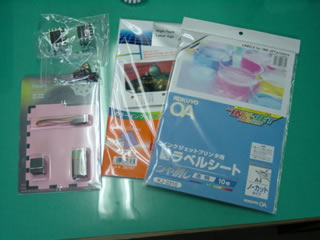

まず用意する(買う)もの:
![]() |
・ELシート3枚(2300円×3)<白にしました秋月電子通商ここで買えます> ・光沢ラベル白フイルム(10枚1800円)<A-one 28797> ・つや消し透明フイルム(10枚1600円)<KOKUYO KJ-2210> |
あとは、カッター、はさみ、定規などでしょうか?
穴明けにコンパスカッターなどあると便利でしょうね?
かなりの数の穴あけますからね!
![]() |

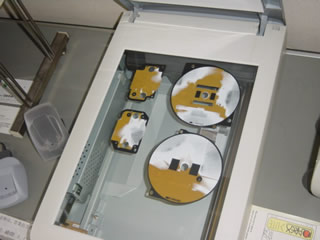

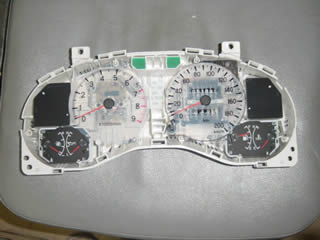

@まずは純正のメーターを600dpiでスキャンします |
![]() |

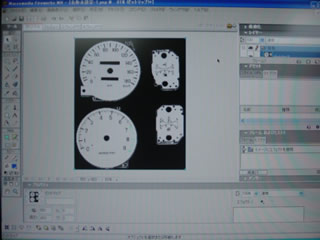

Aそれから、スキャンしたものを白黒反転させます。 私は画像編集にMacromediaのFirewaorks MXなるものを使いました |
![]() |

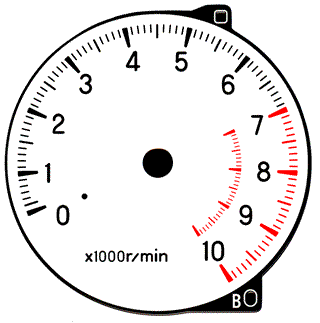

Bそれからそれぞれのメーター画像加工して左記のような物を作ります 10000RPMまで作ってみました(笑) (タコメーター例) |
![]() |

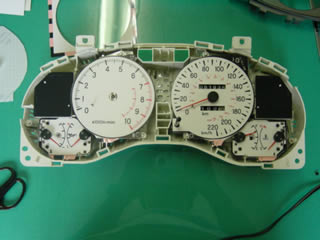

とりあえずスピードメーターとタコメーターを合わせてみました スケルトンもいいですね(笑) 左の写真は最初にためしに作ったものです |
![]() |

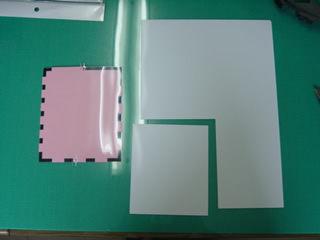

C光るのは白ですが元の色はピンクなのでELシートに光沢白フイルムを貼ります 車のフイルムを貼る要領で中性洗剤をつけて丁寧に張ります これも一度失敗したので間違いありません中性洗剤を忘れずに!! |
![]() |

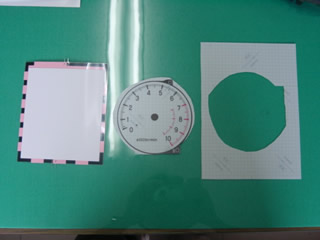

Dそしてそれぞれの画像をつや消し透明フイルムに印刷します なぜつや消しかというと、光沢では映り込みがあり昼見にくいからです 1度試して失敗したので間違いありません |
![]() |

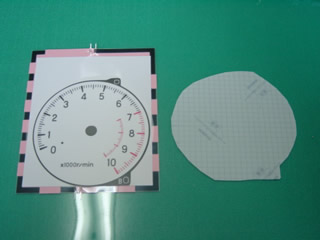

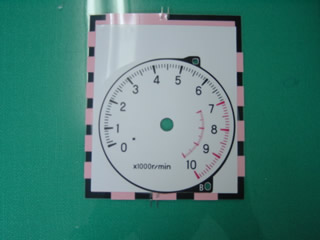

EそれからELシートに先程Cで作ったメーターを張り合わせます 端子の位置に気をつけて貼ってください |
![]() |
F張った状態で各穴を開けていきます 周りを切ってからだとメーターに指紋などがつきあまりよろしくないからです |
![]() |
G各メーターを元のメーターのあった場所に貼り付けます |
![]() |

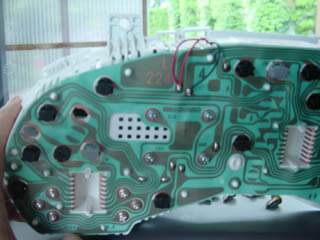

HELシート付属のインバーターを2個使い直列で配線します 1つのインバーターでタコと油温&ブースト もう1つのでスピードと燃料&水温を配線しました 電源はメーター裏のメーター照明用の電源から並列で取りました(画像参照) |
![]() |

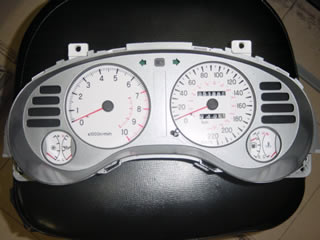

H配線後、元のカバーを付けます 自分で言うのもなんですがとてもDIYで作ったとは思えないきれいな仕上がりになりました(喜) |
![]() |

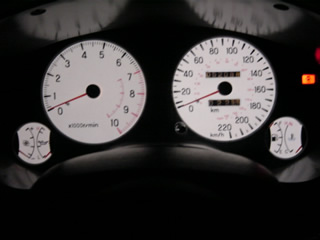

夜の画像です 白く光ってるでしょ そんなにまぶしくないしちょうどいい感じです ちょっと左(タコとブースト)の方が暗いです |
追記:インバーターの配線はタコとスピード/もう1つので油温&ブーストと燃料&水温をした方がいいと思います
なぜならインバーターの個体差でタコとスピードの明るさが変わるのを防ぐためです
